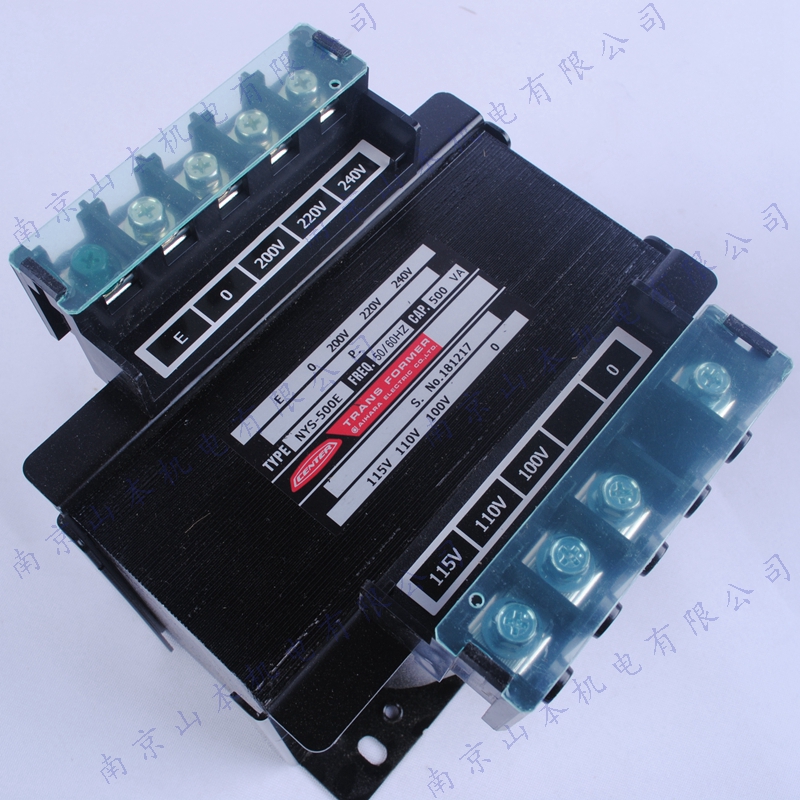

日本相原变压器

日本相原变压器
- 价格：￥0.00

  市场价：￥0.00

  会员价格：
  普通会员：￥0.00

  VIP：￥0.00

  我要分销
- 满意度：

  销量： 0

  评论： 0 次
重量：0.00KG
- 产地：
- 日本
- 品牌：
- 相原电机
- 数量：
- (库存10)
- 加入购物车

  立即购买

商品参数

商品描述

日本相原变压器

日本相原

CENTER相原电机变压器

日本相原电机变压器

相原变压器

相原电机株式会社变压器

日本相原变压器

CENTER相原电机变压器

CENTER相原电机单相变压器

CENTER相原电机控制变压器

日本相原电机变压器

日本相原变压器

日本相原小型变压器

日本相原三相变压器

日本相原单相变压器

日本相原控制变压器

日本相原变压器

山本知识:

变压器的原理:

当一个正弦交流电压U1加在初级线圈两端时,导线中就有交变电流I1并产生交变磁通ф1,它沿着铁芯穿过初级线圈和次级线圈形成闭合的磁路。在次级线圈中感应出互感电势U2,同时ф1也会在初级线圈上感应出一个自感电势E1,E1的方向与所加电压U1方向相反而幅度相近,从而限制了I1的大小。为了保持磁通ф1的存在就需要有一定的电能消耗,并且变压器本身也有一定的损耗,尽管此时次级没接负载,初级线圈中仍有一定的电流,这个电流我们称为“空载电流”。

如果次级接上负载,次级线圈就产生电流I2,并因此而产生磁通ф2,ф2的方向与ф1相反,起了互相抵消的作用,使铁芯中总的磁通量有所减少,从而使初级自感电压E1减少,其结果使I1增大,可见初级电流与次级负载有密切关系。当次级负载电流加大时I1增加,ф1也增加,并且ф1增加部分正好补充了被ф2所抵消的那部分磁通,以保持铁芯里总磁通量不变。如果不考虑变压器的损耗,可以认为一个理想的变压器次级负载消耗的功率也就是初级从电源取得的电功率。

日本相原变压器

形　式			仕　　　　様												端子ネジ		絶縁種別		寸　　法 mm										重量 kg		取付穴Φ
			一次電圧			Ｅ		FG		二次電圧	容量		形状						Ｗ		Ｈ		Ｄ		Ａ		Ｂ
	ECL41-50		0 380V 400V 　440V			E		FG		0 100V 110V	50VA		TB		M3.5		E		76		90		95		55		70		1.3		4.5X10
	ECL41-100										100VA		TB		M3.5		E		86		98		100		66		66		1.7		4.5X10
	ECL41-150										150VA		TB		M3.5		E		96		107		104		75		70		2.4		5.5X10
	ECL41-200										200VA		TB		M3.5		E		96		107		114		75		80		3.0		5.5X10
	ECL41-300										300VA		TB		M3.5		B		105		115		111		80		81		3.6		6(ﾀﾞﾙﾏ穴)
	ECL41-500										500VA		TB		M3.5		B		134		145		110		111		92		6.2		7(ﾀﾞﾙﾏ穴)
	ECL41-750										750VA		TB		M3.5		B		153		160		125		111		102		9.3		7(ﾀﾞﾙﾏ穴)
	ECL41-1K										1KVA		TB		M3.5/M4		B		153		160		155		111		122		12.0		7(ﾀﾞﾙﾏ穴)
	ECL41-1.5K										1.5KVA		TB		M4		B		177		175		175		90		150		17.5		7.0X20
	ECL41-2K										2KVA		TB		M4		B		177		175		195		90		170		21.0		7.0X20
	ECL41-3K										3KVA		TB		M4/M5		B		180		190		240		90		175		28.6		7.0X20
	サービスホール																								140		175				7.0X11
	ECL41-4K										4KVA		TB		M5		B		250		255		190		180		150		38.0		8.0X27
	ECL41-5K										5KVA		TB		M5		B		250		255		230		180		165		46.0		8.0X27
受	ECL41-6K										6KVA		TB		M5/M6		H		260		310		240		150		175		55.0		11.0X22
受	ECL41-7.5K										7.5KVA		TB		M5/M8		H		260		360		265		150		165		60.0		11.0X22
受	ECL41-10K										10KVA		TB		M5/M8		H		280		400		295		200		165		75.0		11.0X22
形　式				仕　　　　様												端子ネジ		絶縁種別		寸　　法 mm										重量 kg		取付穴Φ
				一次電圧	Ｅ		FG		二次電圧			容量		形状						Ｗ		Ｈ		Ｄ		Ａ		Ｂ
		ECL42-50		0 380V 400V 　440V	E		FG		0 200V 220V			50VA		TB		M3.5		E		76		90		95		55		70		1.3		4.5X10
		ECL42-100										100VA		TB		M3.5		E		86		98		100		66		66		1.7		4.5X10
		ECL42-150										150VA		TB		M3.5		E		96		107		104		75		70		2.4		5.5X10
		ECL42-200										200VA		TB		M3.5		E		96		107		114		75		80		3.0		5.5X10
		ECL42-300										300VA		TB		M3.5		B		105		115		111		80		81		3.6		6(ﾀﾞﾙﾏ穴)
		ECL42-500										500VA		TB		M3.5		B		134		145		110		111		92		6.0		7(ﾀﾞﾙﾏ穴)
		ECL42-750										750VA		TB		M3.5		B		153		160		125		111		102		9.3		7(ﾀﾞﾙﾏ穴)
		ECL42-1K										1KVA		TB		M3.5/M4		B		153		160		145		111		122		11.8		7(ﾀﾞﾙﾏ穴)
		ECL42-1.5K										1.5KVA		TB		M4		B		177		175		175		90		150		17.5		7.0X20
		ECL42-2K										2KVA		TB		M4		B		177		175		195		90		170		21.0		7.0X20
		ECL42-3K										3KVA		TB		M4/M5		B		180		190		225		90		180		29.1		7.0X20
		サービスホール																								140		180				7.0X11
		ECL42-4K										4KVA		TB		M5		B		250		255		190		180		150		38.0		8.0X27
		ECL42-5K										5KVA		TB		M5		B		250		255		210		180		165		46.0		8.0X27
受		ECL42-6K										6KVA		TB		M5		H		260		310		240		150		175		55.0		11.0X22
受		ECL42-7.5K										7.5KVA		TB		M5/M6		H		260		360		265		150		165		60.0		11.0X22
受		ECL42-10K										10KVA		TB		M5/M6		H		280		400		295		200		165		75.0		11.0X22
